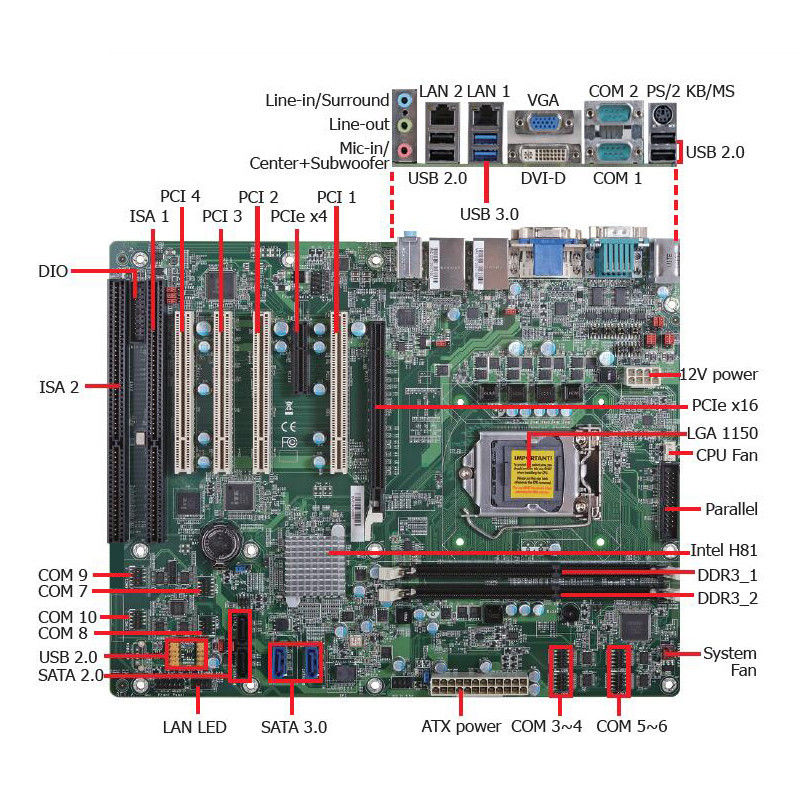

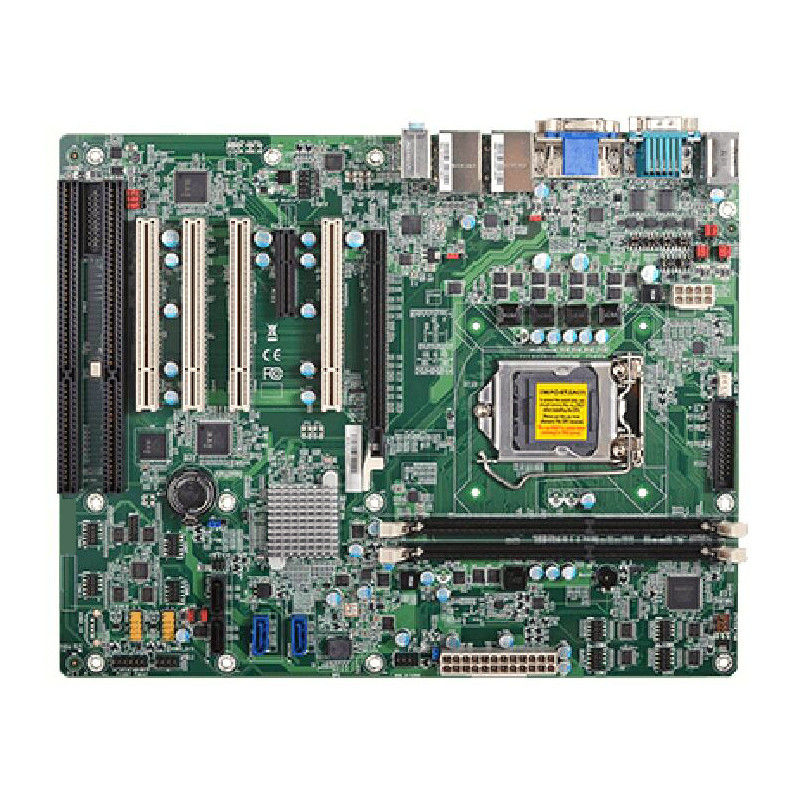

DFI HD620 carte mère Intel® H81 avec 2 fentes ISA 10 COM Dual LAN ATX carte mère industrielle

Le numéro de modèle HD620-H81 est une carte mère Intel® LGA1150 ATX avec 2*ISA, 4*PCI, 10*COM, 10*USB, double LAN, carte mère industrielle ATX DFI pour ordinateur/serveur ISA

Détails rapides

--CPU prise LGA 1150, prise en charge Intel 4ème génération^®CoreTMCPU

--Chipset Intel^®H81

--Prise en charge 2* DDR3 jusqu'à 16 Go

--1* PCIe x16

--1 * PCIe x4 (signaux x1)

--4 *PCI

--2* ISA

--1 *VGA,

--1 *DVI-D

--2* réseau local à gigabit

--10* COM

- 10* USB: 2* USB 3.0, 8 * USB 2.0

--4* SATA: 2 * SATA 3.0, 2* SATA 2.0

--1* Parallèle

--DIMENSIONS:Facteur de forme ATX, 305 mm (12") x 244 mm (9,6")

Les spécifications

Processeur

Processeurs Intel® CoreTM de quatrième génération, prise LGA 1150
Processeur Intel® CoreTM i7-4790S, mémoire cache 8M, 4,0 GHz, 65 W
Processeur Intel® CoreTM i7-4770S, mémoire cache 8M, 3,9 GHz, 65 W
Processeur Intel® CoreTM i7-4770TE, mémoire cache 8M, 3,3 GHz, 45 W
Processeur Intel® CoreTM i5-4590S, mémoire cache 6M, 3,7 GHz, 65 W
Processeur Intel® CoreTM i5-4590T, mémoire cache 6M, 3,0 GHz, 35 W
Processeur Intel® CoreTM i5-4570S, mémoire cache 6M, 3,6 GHz, 65 W
Processeur Intel® CoreTM i5-4570TE, mémoire cache 4M, 3,3 GHz, 35 W
Processeur Intel® CoreTM i3-4360, mémoire cache 4M, 3,7 GHz, 54 W
Processeur Intel® CoreTM i3-4350T, mémoire cache 4M, 3,1 GHz, 35 W
Processeur Intel® CoreTM i3-4340TE, mémoire cache 4M, 2,6 GHz, 35 W
Processeur Intel® CoreTM i3-4330, mémoire cache 4M, 3,5 GHz, 54 W
Processeur Intel® CoreTM i3-4330TE, mémoire cache 4M, 2,4 GHz, 35 W
Processeur Intel® Pentium® G3420, mémoire cache 3M, 3,2 GHz, 53 W
Processeur Intel® Pentium® G3320TE, mémoire cache 3M, 2,3 GHz, 35 W
Processeur Intel® Celeron® G1820, mémoire cache de 2 M, 2,7 GHz, 53 W
Processeur Intel® Celeron® G1820TE, mémoire cache 2M, 2,2 GHz, 35 W

Pièces électriques

La mise à jour est effectuée par le système d'exploitation.

La mémoire

Deux DIMM à 240 broches allant jusqu'à 16 Go à double canal DDR3 1333/1600 MHz

Le BIOS

AMI SPI 64 Mbit

Graphiques

Graphique haute définition Intel®

OpenGL 4 est disponible.0, DirectX 11.1

1 x DVI-D
1 x VGA
DVI-D/VGA: résolution allant jusqu'à 1920x1200 @ 60Hz

Interface d'extension

1 x PCIe x16 (génération 2)
1 x PCIe x4 (génération 2)
4 x PCI
2 x ISA

Audio

Le codec audio est le Realtek ALC886

Contrôleur Ethernet

1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000 Mbps)

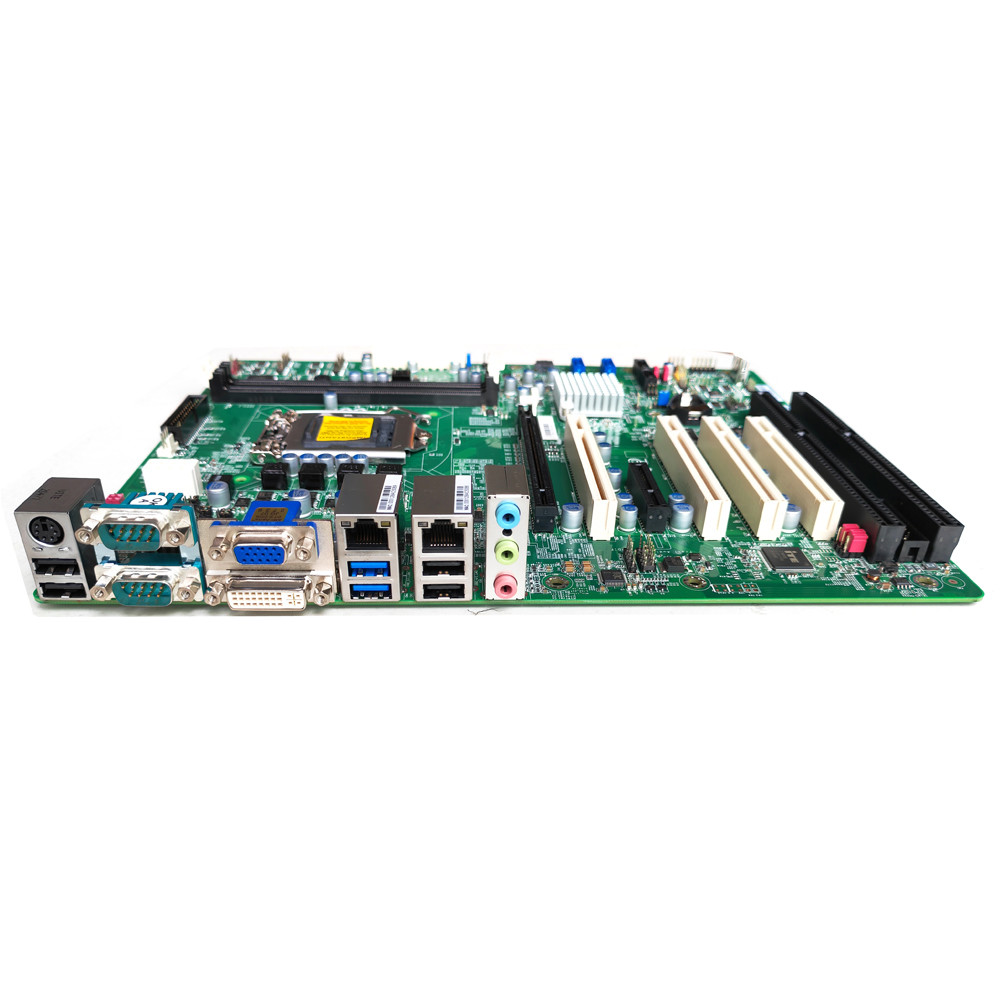

Départ à l'arrière

2 x GbE (RJ-45)

2 x RS-232/422/485 (RS-232 w/ puissance) (DB-9)

2 x USB 3. Il y en a deux.0
4 x USB 2.0

1 x PS/2 (mini-DIN-6)

1 x VGA
1 x DVI-D

Audio: 1 x ligne, 1 x microphone, 1 x ligne.

Dépôt/sortie interne

8 x RS-232 (2,0 mm de largeur)

4 x USB 2.0 ou 1 USB vertical 2.0*

1 x Audio (Line-out/Mic-in)
1 x S/PDIF

2 x SATA 3.0 (jusqu'à 6 Gb/s)
2 x SATA 2.0 (jusqu'à 3 Gb/s)

1 x DIO à 8 bits

Températeur de chien de garde

Sortie et intervalle:Réinitialisation du système, programmable par logiciel de 1 à 255 secondes

TPM disponible sur demande

Le pouvoir

Puissance ATX

Énergie ATX 12V à 8 broches
Puissance ATX à 24 broches

Consommation

Le débit d'électricité doit être supérieur ou égal à 1 W.
Le débit d'électricité doit être supérieur ou égal à:

Batterie RTC:Celle de pièce CR2032

Support du système d'exploitation

Windows XP Professional x86 et SP3 (32 bits) (fonction limitée)
Windows 7 Ultimate x86 et SP1 (32 bits)
Windows 7 Ultimate x64 et SP1 (64 bits)
Windows 8 entreprise x86 (32 bits)
Windows 8 Enterprise x64 (64 bits) est une plateforme de téléchargement


Environnement

Température

Fonctionnement: de 0 à 60 °C
Conservation: -20 à 85 °C

Humidité

Fonctionnement: 5 à 90% RH
Conservation: 5 à 90% de réfrigération

Résultats de l'enquête

435,517 heures @ 25°C; 253,313 heures @ 45°C
Modèle de calcul: Telcordia édition 2, méthode I cas 3
Environnement: GB, GC ️ Bienveillant au sol, contrôlé

Les dimensions

Facteur de forme ATX 305 mm (12") x 244 mm (9,6")

Taille

PCB: 1,6 mm
Sur le côté supérieur: 38,5 mm
En bas: 4,4 mm
