| Lieu d'origine: | Shenzhen, en Chine |
|---|---|
| Nom de marque: | VEGASHINE / OEM |
| Numéro de modèle: | ITX-P6522D-5TH |
| Quantité de commande min: | 1 unité |
| Détails d'emballage: | carton |
| Délai de livraison: | 3 à 10 jours ouvrés |
| Conditions de paiement: | T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 unités par mois |
| CPU: | Intel® Broadwell i3-5005U i5-5200U i7-5500U | RAM: | RAM intégrée de 2 Go/4 Go |
|---|---|---|---|
| Ethernet: | 2 * réseau local gigabit | Affichage: | LVDS+VGA+HDMI Affichage synchrone ou asynchrone à trois écrans |
| COM: | 6*COM | Taille: | 170 x 170 mm |
| Du pouvoir: | Alimentation cc 12V | ||
| Mettre en évidence: | Carte mère Ethernet double Gigabit 6Com,carte mère Ethernet double Gigabit 2Lan,carte mère Ethernet double 4 Go |
||

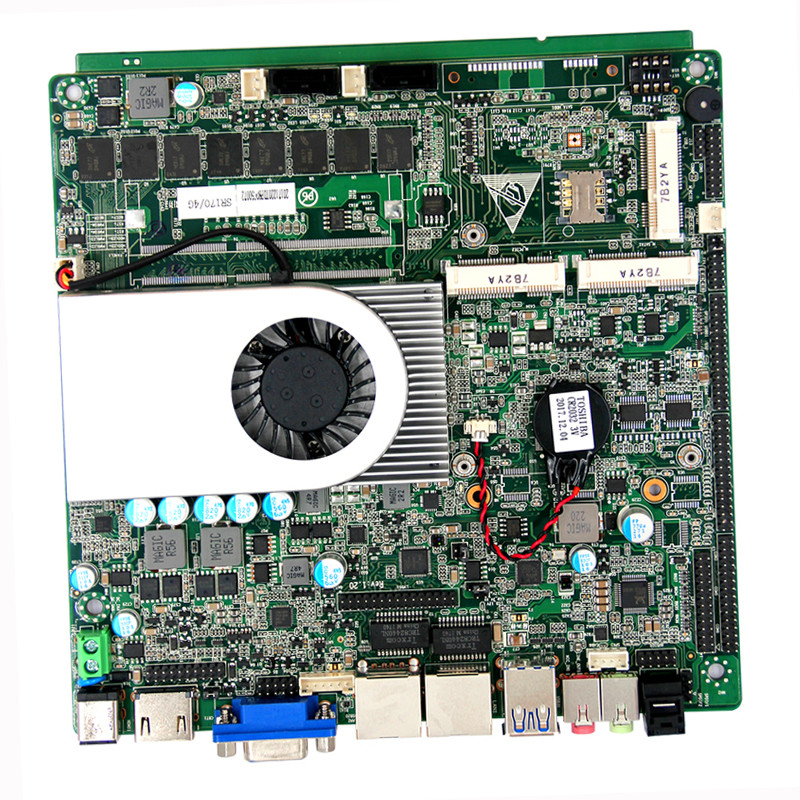

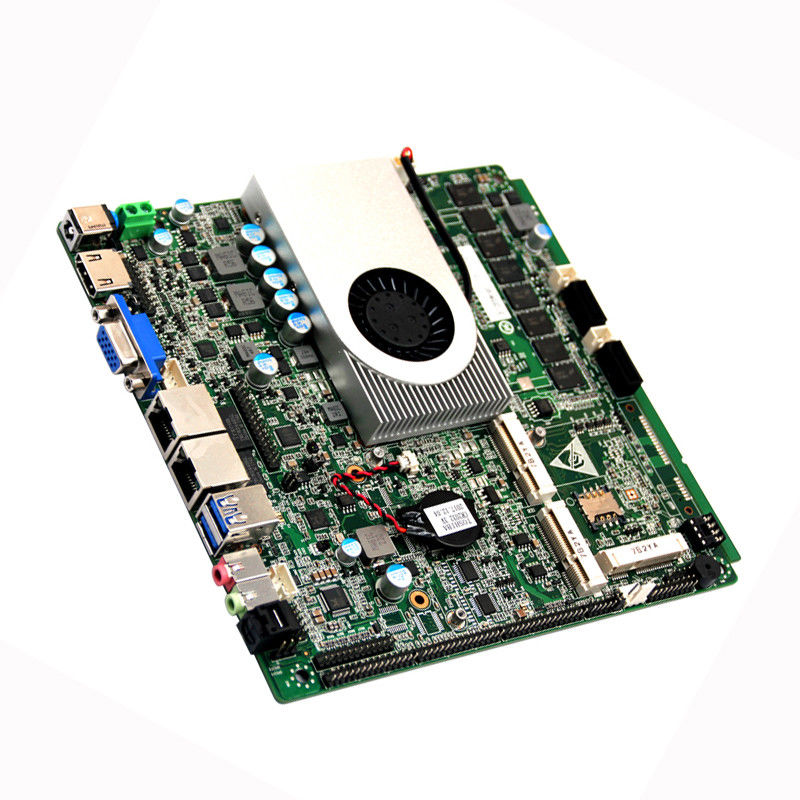

Broadwell i3-5005U i5-5200U i7-5500U mini itx carte mère industrielle 6 com 2 lan POS carte mère intégrée 4 Go de mémoire
Remarquer :
Lorsque vous demandez, vous pouvez choisir le modèle suivant :
ITX-P6522D-5TH-I3, processeur intégré Intel® Broadwell i3-5005U dual cores 4 threads 2.0 Ghz (ou i3-5010U, 2.1Ghz)
ITX-P6522D-5TH-I5, processeur intégré Intel® Haswell-U i5-5200U dual cores 4 threads 2.2~2.7Ghz (ou i5-5257U, 2.7~3.1Ghz)
ITX-P6522D-5TH-I7, processeur intégré Intel® Haswell-U i7-5500U dual cores 4 threads 2.4~3.0Ghz (ou i7-5557U, 3.1~3.4Ghz)
Principales caractéristiques
Processeur intégré Intel® Broadwell i3-5005U / i5-5200U / i7-5500U
DDR3L monocanal 1066/1333/1600 MHz jusqu'à 8 Go
2 Go / 4 Go DDR3L intégrés
Carte graphique Intel® HD 5500 intégrée
Prend en charge LVDS + VGA, LVDS + HDMI, HDMI + VGA Affichage synchrone ou asynchrone
Prend en charge l'affichage synchrone ou asynchrone à trois écrans LVDS + VGA + HDMI
6*COM
2 * réseau local gigabit
5*USB2.0
2 * USB3.0
2 * SATA3.0
1 * prise M-SATA
Mini-itx 170 x 170 mm
Alimentation cc 12V
Garantie 1 année
Caractéristiques
| Processeur | CPU | Intel® Core™ 5 intégréeProcesseur mobile Broadwell-U Soc i3/i5/i7 |
| Paquet de processeur | BGA | |
| Jeu de puces | SoC série Intel Haswell-U | |
| BIOS | BIOS EFI | |
| Mémoire | Architecture technologique | DDR3L monocanal 1066/1333/1600 MHz |
| Capacité | 2GB4GB DDR3L intégré | |
| Emplacement RAM | 1x emplacement RAM, max.8 Go de RAM | |
| Vidéo | Contrôleur graphique | Intel HD Graphics 5500 (carte graphique I3-5010U) La carte graphique est liée au CPU |
| Double LVDS&EDP | LVDS 24 bits à double canal jusqu'à max.Résolutions 1920 x 1200, prise en charge ED P max.Résolutions 3200*2000 (facultatif) | |
| VGA | Prise en charge maximale de la résolution VGA 2048*1536 | |
| HDMI | Résolution maximale HDMI (HDMI1.4) : 3200*2000@60HZ, prise en charge de l'affichage 4K | |
| Double affichage | LVDS + VGA,LVDS+HDMI,HDMI+VGA Affichage synchrone ou asynchrone | |
| Trois écrans | Prend en charge l'affichage synchrone ou asynchrone à trois écrans LVDS + VGA + HDMI | |
| Port du panneau d'E/S | Ports | 1*VGA,1*HDMI,1*LAN,4*USB3.0/1*MIC-OUT/LINE-OUT,1*SPDIF |
| Réseau | MANETTE | 2 ports RTL8111E-V Gigabit Ethernet, port RJ45 |
| l'audio | MANETTE | Décodage audio Realtek HD ALC662 (canal gauche et droit + microphone) |
| Super E/S | MANETTE | NCT6106D |
| Contrôleur matériel | Minuterie de chien de garde | 0-255 secondes, fournissant une routine de surveillance |
| Glacière | Dissipateur de chaleur en alliage d'aluminium avec ventilateur (prise en charge du réglage automatique et manuel de la vitesse du ventilateur) | |
| Port d'entrée/sortie | USB | 2 * USB3.0 compatibles USB2.0 / 1.1,5 * USB2.0, max.Prise en charge + 5 V/1A (lorsque vous choisissez 2 cartes Lan, ayez 3 * USB2.0) |
| Port série | 4 * RS-232, 2 * RS422/485, RS485 prend en charge le contrôle de débit automatique (peut choisir 6 * RS232) | |
| PS/2 | 1 * en-tête PS/2 broches | |
| Ecran tactile | Prise en charge de l'écran tactile (4 fils 5 fils 8 fils Mini-PCIE2 peut utiliser un périphérique USB unique, l'écran tactile ne peut pas être utilisé) | |
| GPIO | 8 bits, exemple de code, entrée ou sortie de définition libre, 3,3 V à 24 mA | |
| Bus d'extension | Mini-PCle | 2 * emplacement Mini-PCIe, prise en charge des périphériques PCIe et USB (l'écran tactile peut être utilisé, le Mini-PCIE2 ne peut utiliser qu'un seul périphérique PCIE) |
| Stockage | SATA | 2 * SATA3.0, vitesse maximale de 6 Go/s |
| SSD embarqué et SATA HDD1 | SSD intégré ou SATA HDD1 (facultatif) | |
| M-SATA | 1 * Mini-PCIe M-SATA Scoket, prend en charge le protocole SANDISK, 6 Go/s maximum | |
| Source de courant | Type d'alimentation | Entrée CC unique, DC12V, +/- 5 % |
| Consommation d'énergie | 35W | |
| Environnement de travail | Température de fonctionnement | -20℃ ~ +60℃ |
| Température de stockage | -40℃ ~ +85℃ | |
| humidité d'exploitation | 0% ~ 90% (sans condensation) | |
| Humidité de stockage | 0% ~ 90% (sans condensation) | |
| Facteur de forme | Taille | 170 x 170 mm |
| Lester | 0.5KG |
Applications:
Contrôle de la production industrielle
Carte mère de la machine POS
Carte mère de la machine de mise en file d'attente
Carte principale de distributeur automatique
Carte mère d'ordinateur de caissier
Carte mère de guichet automatique bancaire
Carte mère kiosque
